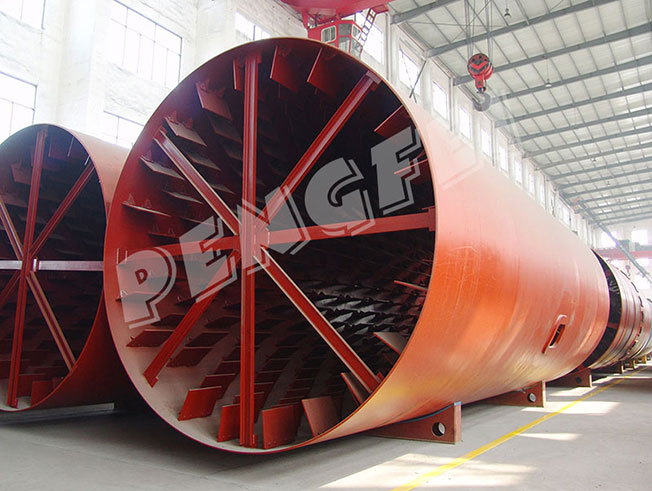

回轉式烘干機 回轉式烘干機主要由回轉體、擋料板、傳動裝置、支承裝置等部件組成。其工作原理：利用擺布合理，角度交替變更均布于筒體內的揚料板，把含水物料拋灑在旋轉的筒體內，經熱氣流把水份從物料中分泌出來，變成水蒸氣排放于大氣中而進行干燥。 　　回轉式烘干機應用于礦渣、粘土、石灰石等物料的烘干，主要用于水泥、化工、冶金、建材等行業。具有烘干能力大，運轉平衡，能耗低，操作方便，產量高等優點。 規格mModel 直徑mmDiameter 長度mmLength 產量t/hCapacity 轉速r/minSpeed 傾斜度%Inclineddegree 電動機Motor 減速器 重量tWeight 型號Model 功率kwPower 型號Model Ф1.5×12 Ф1500 12000 6-9 1.4-7 5 YCT-225-4B 15 JZQ500 18.6 Ф1.5×14 Ф1500 14000 7-10 1.4-7 5 YCT-225-4B 15 JZQ650 17.9 Ф1.6×14 Ф1600 14000 8-11 1.4-7 5 YCT-225-4B 15 JZQ650 18.6 Ф1.8×14 Ф1800 14000 9-13 3.5-6.5 5 YCT-225-4B 15 JZQ650 20.85 Ф2.0×14 Ф2000 14000 11-16 2.2-7.4 5 YCT-250-4A 18.5 JZQ750 23.2 Ф2.2×12 Ф2200 12000 12-17 2.2-7.4 5 YCT-250-4B 22 JZQ750 30.3 Ф2.2×14 Ф2200 14000 14-20 2.2-7.4 5 YCT-250-4B 22 JZQ750 32.23 Ф2.4×18 Ф2400 18000 21-31 2.2-7.4 4 YCT-280-4A 30 JZQ850 45 Ф2.4×20 Ф2400 20000 23-34 2.2-7.4 4 YCT-315-4A 37 JZQ850 54 Ф2.4×22 Ф2400 22000 26-38 2.2-7.4 4 YCT-315-4A 37 JZQ850 58 Ф2.6×20 Ф2600 20000 28-40 2.2-7.4 4 YCT-315-4B 45 ZQ100 60.5 Ф2.6×24 Ф2600 24000 33-48 2.2-7.4 4 YCT-315-4B 45 ZQ100 72.7 Ф3.0×20 Ф3000 20000 35-54 8.4-3.85 4 YCT-355-4A 55 ZL100 86 Ф3.0×25 Ф3000 25000 46-64 8.4-3.85 4 YCT-355-4B 75 ZL100 96 Ф3.0×28 Ф3000 28000 52-74 8.4-3.85 4 YCT-355-4B 75 ZL100 122 Ф3.2×25 Ф3200 25000 60-80 2.4-7.6 4 YCT-355-4C 90 ZL115 119 　　　　　　 　�。福埃埃皣嵓�(jí)以下回轉窯水泥機械成套設備生產制造、安裝調試。鵬飛主導產品：回轉窯、球磨機、冷卻機、增濕塔、收塵器、烘干機、破碎機、立式磨、復合肥設備。

Ф4.0×36m回轉式烘干機技術文本 用途 用于烘干電石渣 設備名稱 Ф4.0×36m回轉式烘干機 圖號 設備數量 臺 1 1、性能參數 生產能力 t/h 45 烘干物料（電石渣）初水分 % 40 烘干物料（電石渣）終水分 % 12 入烘干機熱煙溫度 ℃ 700 烘干廢氣溫度 ℃ 100 斜度 % 3.5 支承數量 2檔 密封形式 魚鱗片 轉速： 主傳動 r/min 5.01 輔助傳動 r/h 15 傳動型式 單傳動 主傳動電機 交流 型號 Y355M2-4IP44 功率 kW 250kW 額定轉速 r/min 1500 額定電壓 V 400 主傳動減速機 型號 ESY500-35.5-Ⅱ 公稱速比 35.5 中心距 mm 1105 輔助傳動電動機 型號 Y180M-4 功率 kW 18.5 額定轉速 r/min 1470 額定電壓 V 380 輔助傳動減速機 型號 ELY200-20 公稱速比 20 中心距 mm 340 2、主要部件 主傳動電機 型號 Y355M2-4-IP44 數量 1 單件重 kg 1720 聯軸器 規格 φ800/φ220 數量 1 單件重 kg 790 主傳動減速機 型號 ESY500-35.5-Ⅱ 數量 1 單件重 kg 3800 聯軸器 規格 φ305/φ80 數量 1 單件重 kg 98 輔助傳動電機 規格 Y180M-4 數量 1 單件重 kg 190 聯軸器 規格 φ260/φ70 數量 1 單件重 kg 85 輔助傳動減速機 型號 ELY200-20 數量 1 單件重 kg 260 筒體 材料 20g 重量 kg 105523（不含揚料19500） Ⅰ檔輪帶 規格 φ4630/φ4150×390（矩形） 材料 ZG35SiMn正火 數量 1 單件重 kg 10528 Ⅱ檔輪帶 規格 φ4630/φ4150×400（矩形） 材料 ZG35SiMn正火 數量 1 單件重 kg 11428 半齒圈 規格 Z=194M=30 材料 ZG42CrMo正火 數量 1 單件重 kg 12810 小齒輪 規格 Z=23M=30 材料 42CrMo調質 數量 1 單件重 kg 1087 小齒輪軸 材料 35CrMo調質 數量 1 單件重 kg 815 3窯各部分重量構成 密封裝置（頭、尾） 數量 套 2 重量 kg 1850 筒體部分 數量 套 1 重量 kg 160789（包括揚料） Ⅰ檔支承裝置 數量 套 1 重量 kg 9720 Ⅱ檔支承裝置 數量 套 1 重量 kg 11640 傳動裝置 數量 套 1 重量 kg 14940（包括小齒輪裝置、大齒輪罩） 烘干機尾部出風罩 數量 套 1 重量 kg 4180 烘干機頭部混煙室 數量 臺 1 重量 Kg 4980 組合式揚料板 套 數量 套 1 重量 Kg 19510 安裝工具 數量 套 1 重量 kg 5470 回轉式烘干機總重 kg 215419 4控制及啟動柜 套 滿足系統控制要求 制造標準 《水泥工業用回轉式烘干機》 電動機和其他電氣元件: 制造標準 防護等級 IP44 絕緣等級 F

φ3.6×32m烘干機 一、技術參數及性能 1、規格：φ3.6×32m 2、生產能力：≥106t/h（濕礦渣） 3、物料初水份≤15%物料終水份≤1% 4、筒體斜度：3% 5、筒體轉速：3r/min 6、支座數2擋 7、密封型式：魚鱗片彈性板密封 8、烘干方式：順流 9、最高進氣溫度：700-800℃ 10、出口煙氣溫度：120-130℃（由工藝定） 11、揚料板型式：升舉式（分體） 12、擋輪型式：機械擋輪 13、每檔托輪裝置冷卻水用量：2m³/h 14、電機型號：Y355M2-6185KW 額定轉速1000r/min 額定電壓380V 15、減速機型號：JH400-SW-25 16、設備重量248t 二、主要材質部件 （一）回轉部分 1、筒體材質Q235-B1件 2、滾圈材質ZG45HB>1802只 3、大齒圈材質ZG45HB>2001只 4、揚料板（抄板）Q235-A1套 （二）支承裝置 1、托輪支承部分（一組） 托輪ZG340-640HB>1902只 托輪軸45#HB>2102根 托輪軸承座組合件1件 2、擋托輪支承部分（一組） 托輪ZG340-640HB>1902只 托輪軸45#HB>2102根 擋輪ZG340-640HB>1901只 擋輪軸45#HB>2102根 擋托輪軸承座組合件1件 （三）小齒輪部分 1、小齒輪40CrHB>207-2691只 2、小齒輪軸45#HB>217-2651根 3、小齒輪軸承座組合件1套 （四）、傳動裝置 1、電機：Y355M2-6185KW1臺 2、減速機：JH400-SW-251臺 3、聯軸器組合件1套 4、傳動裝置底座組合件1件 （五）進料裝置（含密封1Cr18Ni9Ti）Q235-A1套 （六）出料裝置（含密封1Cr18Ni9Ti）Q235-A1套 （七）大齒輪罩組合件1件 三、供貨范圍 回轉部分1套 大齒輪罩1件 進料裝置（含密封）：1套 出料裝置（含密封）：1套 托輪支承裝置1件 帶擋輪托輪支承裝置1件 傳動裝置：1套 電機1臺減速機1臺聯軸器1套 電機、減速機底座1套 小齒輪裝置：1套 小齒輪1只小齒輪軸1根 小齒輪軸承座1套 地腳螺栓1套

φ3.0×25m烘干機 一、技術參數 1、筒體內徑：φ3.0m 2、筒體長度：25m 3、生產能力：≈24t/h（以初水份25%，終水份8%的褐煤計算） 4、斜度：4% 5、支承數：2檔 6、轉速：8.4-3.85r/min 7、電機：型號YCT355-4B功率75kW轉速1320-600r/min 8、減速機：型號ZL100-22.4-Ⅱ中心距1000速比22.4 9、設備重量：89t 二、主要零部件材質： 1、筒體 Q235-B 2、輪帶 ZG45 3、大齒輪 ZG45 4、托輪 ZG45 5、托輪軸 45鋼鍛件 6、小齒輪 40Cr 7、電機 YCT355-4B 8、減速機 ZL100-22.4-Ⅱ 三、供貨范圍 1、筒體部分 1只 2、大齒輪 1套 3、支承裝置 2套 4、擋輪裝置 1套 5、傳動裝置 1套 6、地腳螺栓 1套

筒體轉速：0.88-8.8r/min斜度：2-3.5%產量：10-60t/h（根據初、終水份而定）調速電機：YCT315-4A-37kW減速機：ZSY224-Ⅱ大小齒輪模數：Z1/Z2=24/160筒體鋼板：Q235-B普板厚：16mm輪帶下板厚：40mm設備總重：54t

沸騰爐沸騰爐是將0-10mm的燃煤用機械送入爐中的布風板上，高壓風使布風板爐中的煤粒和爐料沸騰。由于煤粒只占爐料的1％左右，沸騰燃燒過程中與空氣接觸面積大且相對運動速度大，原煤入爐到排出爐外的時間長。高溫氣流沸騰爐是將粉碎的細煤粒分撒到高溫氣流爐內，進行空中燃燒，其燃燒率達到98%，熱效率達到95%以上，減少環境污染，提高熱能利用率。1、操作靈活，調節性能好，爐子升溫快，停爐后再啟動，二、三十分鐘即可滿負荷運行。2、爐體受熱均勻，使用壽命長，燃料制備簡單。3、對燃料的適應性強，可以燃用各種劣質煤和爐渣（發熱量達到6270KJ／Kg即可）。4、溫度均勻供熱穩定，可使烘干機產量提高50-70％，比其它爐節煤50％以上，爐渣含碳量小于1％，是水泥的良好摻合料。沸騰爐與烘干機配套表 沸騰爐型號 供熱能力(kcal/h) 出口溫度(℃) 出口水份(%) 最終水分(%) 配套烘干機(m) FFTL-3 3×10⁶ >700 15 2 Ф2.2×(12-14) FFTL-4 4×10⁶ >700 15 2 Ф2.4×(16-18) FFTL-5 5×10⁶ >700 15 2 Ф2.8×(20-24) FFTL-6 6×10⁶ >700 15 2 Ф3.0×(20-25)

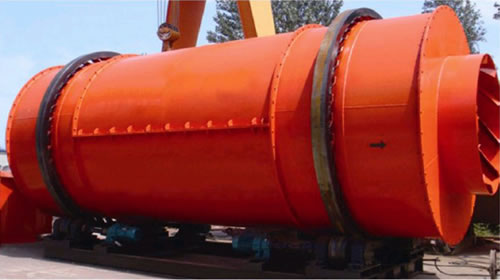

雙筒烘干機雙筒烘干機在傳統單筒回轉式烘干機結構的基礎上進行了大幅度的突破和創新。1雙筒烘干機熱效率高，節能效果顯著。2物料在內筒與熱氣流以輻射、對流、傳導形式進行熱交換，在外筒熱交換以傳導、對流形式并用。3該機長度縮短，有利于工藝布置。整機長度比單筒烘干機縮短約40%左右，減少?gòu)S房建筑面積，節約工程投資。4多種揚料板設計，使物料與熱煙氣交換更加充分�；剞D(zhuǎn)雙筒烘干機技術參數： 項目單位規格 m Ф2.0×7m Ф2.5×7.5m Ф3.2×8m Ф3.6×8.5m Ф4.2×9m 外筒直徑 m 2.0 2.5 3.2 3.6 4.2 外筒長度 m 7 7.5 8 8.5 9 筒體容積 m3 21.98 36.8 64.3 86.48 124.6 筒體轉速 rpm 4-10 4-10 4-10 4-10 4-10 物料初水份 % 8-20 8-20 8-20 8-20 8-20 物料終水份 % ≤1 ≤1 ≤1 ≤1 ≤1 最高進氣溫度 ℃ 750-900℃ 750-900℃ 750-900℃ 750-900℃ 750-900℃ 生產能力 T/h 礦渣 12-18 22-25 30-38 40-48 55-65 粉煤灰 8-10 15-20 25-30 35-40 40-50 煤 8-10 13-18 23-28 33-38 40-45 黃沙 15-20 23-28 35-43 40-50 60-70 電動機型號 Yr160m-4 Yr132m-4E Yr132m-4E Yr160m-4E Yr160m-4E 電動機功率 kw 5.5×2 7.5×2 7.5×4 11×4 15×4 減速機型號 XWD-6 XWD-6 XWD-6 XWD-6 XWD-6 減速機速比 I 23-29 23-29 23-29 23-29

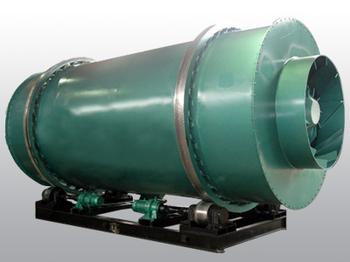

三筒烘干機1、技術含量高，筒體自我保溫，熱效率高達80%（單筒烘干機熱效率僅為35%），比單筒烘干節煤68%，產量提高100%。2、比單筒烘干機整機長度縮短60%，有利于工藝布置。減少?gòu)S房的建筑面積，節約工程投資40%左右。占地面積20m2左右。3、采用耐熱耐磨合金鋼板，比普通鋼板耐磨4倍。使用壽命長，維護方便。4、熱效率高，外筒體溫度低于60℃（單筒烘干機外筒體溫度高達150℃），出口溫度低，出料溫度低于60℃。5、出口溫度低，有利于延長除塵設備使用時間，可直接配套氣箱脈沖袋式除塵器。6、熱風爐可配套沸騰爐、噴煤爐、燃?xì)鉅t。三筒烘干機主要技術參數： 項目單位 φ2.0×6m φ2.5×6.5m φ2.7×7m φ3×7m φ3.2×7m φ3.6×8m φ4.2×8.5m 外筒直徑 2.0 2.5 2.7 3 3.2 3.6 4.2 外筒長度 6 6.5 7 7 7 8 8.5 筒體容積(m3) 18.84 31.89 40.5 49.46 56.26 81.38 118 筒體轉速 3-10 3-10 3-10 3-10 3-10 3-10 3-10 物料停留時間 12-30 12-30 12-30 12-30 12-30 12-30 12-30 物料初水份(%) 6-25 6-25 6-25 6-25 6-25 6-25 6-25 物料終水份(%) ≤1 ≤1 ≤1 ≤1 ≤1 ≤1 ≤1 最高進氣溫度(℃) 750-900℃ 750-900℃ 750-900℃ 750-900℃ 750-900℃ 750-900℃ 750-900℃ 生產能力(T/H) 礦渣 20-25 25-30 30-35 35-10 40-45 50-65 70-85 粉煤灰 10-17 17-21 20-25 23-27 25-30 30-45 45-63 黃沙 20-27 25-40 27-45 30-45 35-50 55-75 75-99 電動機型號 Yr160m-4 Yr132m-4E Yr160m-4 Yr160m-4 Yr132m-5E Yr160m-4E Yr160m-4E 電動機功率 7.5×2 11×2 7.5×4 7.5×4 11×4 15×4 18.5×4 減速機型號 XWD-6 XWD-6 XWD-6 XWD-6 XWD-6 XWD-8 XWD-8 減速機速比(I) 17-29 17-29 17-29 17-29 17-29 17-29 17-29 設備重量(T) 25 32 35 38 43 57 77
